기포 발생 · 거품층 변화고정 화면 기록
거품 안정성: 화면에서 읽는 기포와 거품층
기포 발생 조건을 바꾸어 거품층 변화를 살펴보는 시뮬레이터의 화면 기록입니다. 이 페이지는 확인 가능한 설정과 표시값, 후속 비교 실험에 필요한 조건을 정리합니다. 공개 상관식으로 새로 만든 계산 화면은 거품 생성 시뮬레이터에서 직접 실행할 수 있으며, 아래 화면의 숫자를 재현하지는 않습니다.

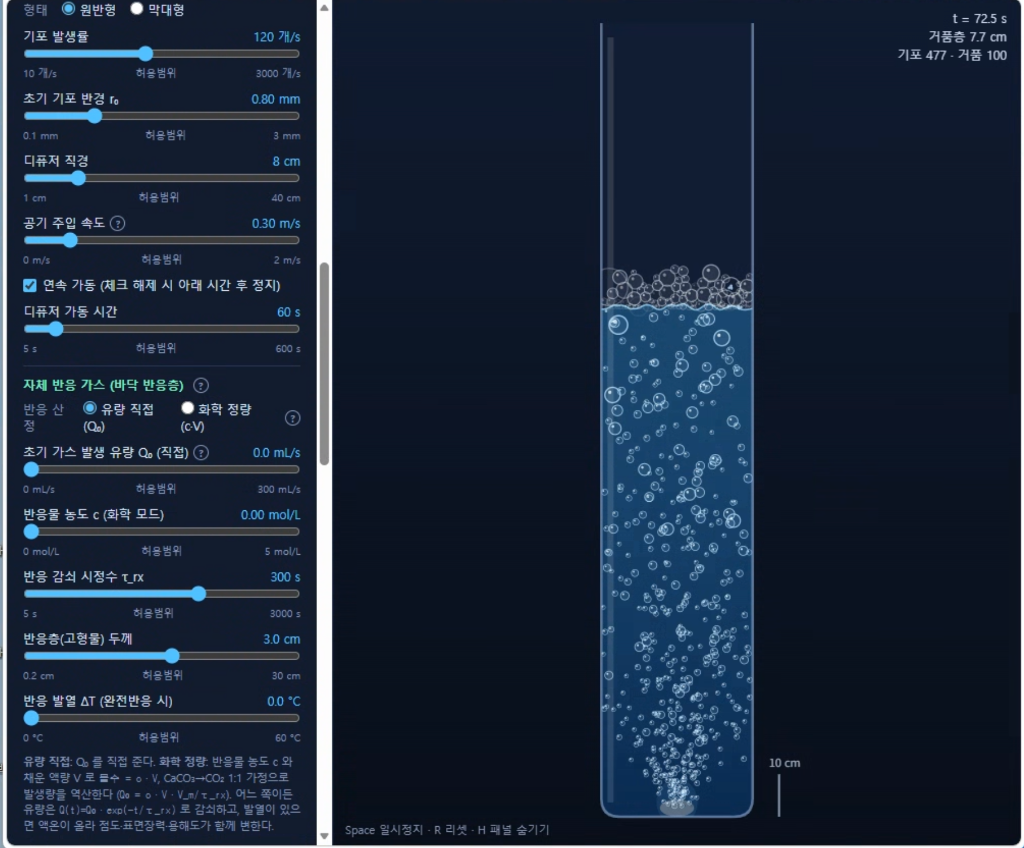

시뮬레이터 구동 화면 예시 (과거 실행 캡처)※ 현재 실시간 연동 측정치 아님
📷고정된 화면 예시 · 입력을 바꾸어 실행하는 도구가 아닙니다.
화면 표시: t=72.5 s, 거품층 7.7 cm, 기포 477, 거품 100. 이 숫자는 이미지에 표시된 시뮬레이션 값이며 실험 측정값으로 확인되지 않았습니다.
화면 원본 크게 보기 (새 창)01. 연구 및 해석 질문 (Research Question)
"기포를 공급하는 조건이 바뀌면 거품층 높이와 붕괴 양상은 어떻게 달라질까요?"
02. 해석 조건 및 단위 (Conditions & Assumptions)
- 화면에서 확인한 발생 설정
- 일반형 디퓨저, 발생률 120개/s, 초기 기포 반경 0.80 mm, 디퓨저 직경 8 cm, 공기 주입 속도 0.30 m/s
- 운전 및 반응 설정
- 연속 가동 선택, 가동 시간 표시 60 s, 초기 반응 가스 유량 0.0 mL/s, 반응물 농도 0.00 mol/L
- 추가 확인이 필요한 조건
- 용액 조성·농도, 온도, 점도, 표면장력, 칼럼 치수, 계수 보정 자료와 실행 코드 버전은 이 화면만으로 확인할 수 없습니다.
03. 해석 방법 및 단계 (Numerical Method)
1. 발생 조건과 거품층을 구분해 읽기
발생률은 기포 공급 설정이고 거품층 높이는 화면에 표시된 결과입니다. 두 값만으로 액막의 배수 계수나 붕괴 속도를 역산할 수는 없습니다.
2. 시간별 변화량 비교하기
높이의 증가·감소를 비교하려면 동일한 간격의 시간 기록이 필요합니다. 아래 식은 두 시점의 높이 변화율을 읽는 방법이며, 캡처된 프로그램의 내부 방정식을 재현한 것은 아닙니다.
3. 같은 조건의 실험과 비교하기
용액·기체 공급·용기 조건을 기록하고 반복 측정한 높이-시간 자료를 비교해야 합니다. 현재 한 장의 이미지로 평형 높이 또는 재현 오차를 산출하지 않습니다.
∑높이 변화율을 읽는 간단한 방법
자료 해석용 정의Average height change rate = (H₂ − H₁) / (t₂ − t₁)
수식 구성 변수:
- H₁, H₂: 두 시점의 거품층 높이 (cm)
- t₁, t₂: 관측 시각 (s), t₂ > t₁
- 변화율 단위: cm/s. 현재 캡처 한 장으로는 계산할 수 없습니다.
04. 주요 계산 관찰 결과 (Observations)
- •액체 내부 기포와 상부 거품층이 서로 다른 영역으로 표시되어 있습니다.
- •연속 가동이 선택되어 있으므로 시간 표시가 60 s를 넘었다는 이유만으로 주입이 종료되었다고 판단하지 않습니다.
- •한 시점의 7.7 cm 표시는 안정화·배수 속도나 소포제 성능의 증거가 아닙니다.
⚠️05. 모델 가정의 한계 및 차기 실측 검증 계획 (Limitations & Validation)
- •캡처의 생성 날짜와 실행 코드 버전, 원시 시간열 및 실측 비교 자료는 이 기록에 포함되어 있지 않습니다.
- •후속 검증에서는 조성과 온도, 기체 공급의 시작·정지 시각, 높이-시간 기록과 반복 측정 편차를 함께 보관해야 합니다.
